マイコンを統合 車載ブラシ付きDCモーター制御IC、東芝D&S：リレードライバー機能内蔵

東芝デバイス＆ストレージは、マイクロコントローラーとモータードライバーを統合した「SmartMCD」シリーズの新製品「TB9M001FTG」のサンプル出荷を開始した。リレードライバー機能やLINトランシーバー機能を備える。

[EDN Japan]

　東芝デバイス＆ストレージは2025年6月、マイクロコントローラーとモータードライバーを統合した「SmartMCD」シリーズの新製品「TB9M001FTG」のサンプル出荷を開始した。量産は同年12月を予定している。

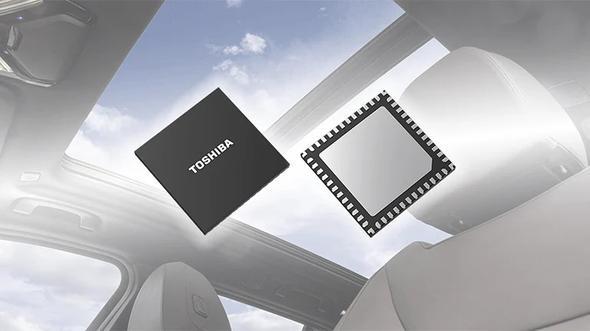

車載ブラシ付きDCモーター制御向け車載ドライバー「TB9M001FTG」出所：東芝デバイス＆ストレージ

　TB9M001FTGは、リレードライバーとしても使用できる4チャンネルのローサイドドライバーを搭載し、2つのブラシ付きDCモーターの正転および逆転制御が可能だ。

　また、Arm Cortex-M0コアのマイクロコントローラー、192Kバイトのコードフラッシュメモリ、16Kバイトのデータフラッシュメモリ、16KバイトのSRAM、2チャンネルのハイサイドドライバー、LINトランシーバー、そして車両バッテリーレベルで動作する電源システム、これらの機能を全て7×7mmのVQFN48パッケージに集積している。

　動作周波数は40MHzで、内蔵メモリはECC機能（1ビット誤り訂正SEC、2ビット誤り検出DED）に対応する。

各種異常検出機能を搭載

　通信方式はLIN通信、PWM通信選択型、UARTに対応する。他に、ローサイドおよびハイサイドドライバーの過電流検知機能やVCC（内部5V）とVDD（内部1.5V）の高電圧検出機能、VCC（内部5V）の低電圧検出機能、過熱検知機能を備える。

　車載用電子部品規格「AEC-Q100 Grade 1」や機能安全レベル「ASIL-A」にも適合。主な用途として、電動サンルーフ、電動ワイパー、パワーウィンドウ、パワーシートなど車載ブラシ付きDCモーター制御を見込む。また、各種センサーやアクチュエーターの制御にも利用できるほか、メインECUからのLIN制御によってセカンダリーデバイスとしても活用可能だ。
