高精度と長期安定性を両立した精密巻線抵抗シリーズ、Bourns：広い抵抗値範囲と低い抵抗誤差

Bournsは、高精度と長期安定性を実現する精密巻線抵抗器シリーズを投入した。高温や過酷な電気的環境下でも安定した動作を提供する。

» 2026年01月28日 12時30分公開

[EDN]

　Bournsは、高精度および長期安定性を求めるアプリケーション要件に対応した、「Riedon」精密巻線抵抗シリーズを投入した。最大6MΩまでの広い抵抗値範囲を提供し、抵抗許容差は最小±0.005％という超低レベルを実現している。

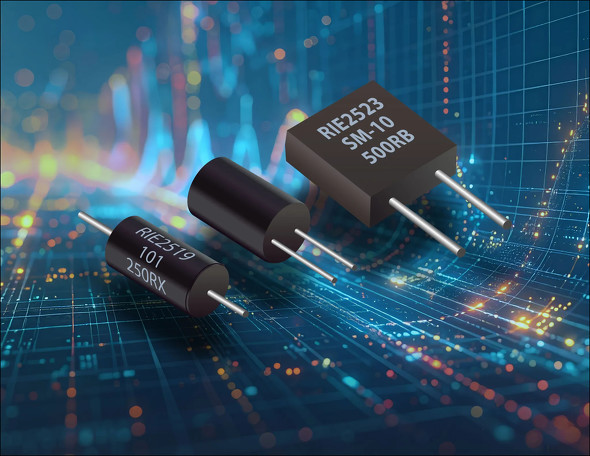

[クリックで拡大] 出所：Bourns

　この堅牢な高精度抵抗器シリーズはアキシャル型、ラジアル型、スクエア型など複数のパッケージサイズでを用意。さまざまなリード構成に対応することで、設計の柔軟性を高めている。さらに、非誘導型のマルチパイコア構造、保護エンキャプセレーション技術、±2ppm/℃という低い標準温度係数を特長としている。

　これらの特長によってインダクタンスやノイズを最小限に抑えつつ、高温環境や過酷な電気的条件下でも安定性と効率を維持できるという。

　同シリーズは100％受入試験済みで、RoHSにも準拠。用途としては、計測機器、ブリッジ回路、ロードセルおよびひずみゲージ、イメージングシステム、電流検出機器、高周波回路設計などが挙げられる。

　Riedon精密巻線抵抗シリーズは既に入手可能で、特定の顧客要件に対応するためのカスタムソリューションも利用できる。
