反転形DC/DCコンバーターの設計（7）チョーク電流不連続時のリップル電圧計算：たった2つの式で始めるDC/DCコンバーターの設計（21）（4/4 ページ）

[加藤博二（Sifoen），EDN Japan]

出力電圧Voを一定にした場合のリップル電圧

　実際の機器では定電圧制御を施してオン時間tonを負荷に応じて調整します。つまり電流不連続モードではtonは負荷に応じて変化するのでton一定の場合と区別するためにオン時間をton’、このオン時間の時比率をδ'とします。

　13式を変形してton’（＝δ'）を求めると14式のようになります。

　この14式で求めたオン時間ton’（∝δ'）、そして電圧時間積の11式から導かれるδ₂を使って10式でリップル電圧を求めます。

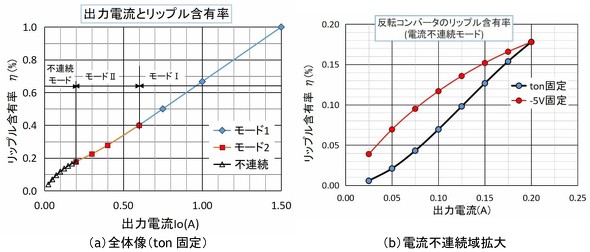

図3：リップル含有率（計算値）の変化［クリックで拡大］

　前述の10式、13式を使って負荷電流を200mAから25mAまで25mAステップで減少させてリップル含有率を計算したグラフが図3（a）、（b）です。
　図3（a）は前回までに説明したMode IからMode II、そして今回の電流不連続モードまでを含んで描画したものであり、図3（b）は電流不連続モードの領域を拡大したものです。
　グラフの縦軸は電流不連続モードでは出力電圧が変化するのでリップル電圧値そのものではMode I、IIと比較する意味が不明瞭になります。ですから図3では（a）、（b）ともに出力電圧とリップル電圧の相対値（リップル含有率）で比較しています。

　図3（b）は電流不連続モードの領域のみを拡大したものですがtonを一定にした場合と､tonを制御して出力電圧を−5V一定にした場合の2種類のリップル含有率を示しています。
　この図から出力電圧を−5V一定に保った（赤線）場合はtoff’がton一定の場合より減少しますのでton固定（黒線）の場合よりリップル含有率が若干悪化します。ですが“悪化”といってもton固定のモードに対しての悪化です。チョーク電流不連続モード時のリップル電圧含有率は両者とも連続モード時より減少しているのでチョーク電流不連続モード時のリップル電圧は実機において問題になることはほとんどありません。

　今回は前回の考え方を拡張して反転型DC/DCコンバーターのチョーク電流不連続時のリップル電圧の求め方について説明しました。
　負荷電流対リップル含有率を電流連続モードから不連続域まで見てみると負荷電流に比例してリップル含有率（≒リップル電圧）は変動することが確認できました。

　今回で基本的なDC-DCコンバーター（降圧型、昇圧型、反転型）については一通りの説明はできたものと思います。次回は今回のシリーズで取り上げた各計算式を今後の設計で活用できるように使いやすい形にまとめていきます。

---
